Product Details
Lugar de origem: Jiangsu, China (continente)
Marca: JIUQI
Certificação: RoHS,ISO9001
Número do modelo: JQHS-20-1
Payment & Shipping Terms
Quantidade de ordem mínima: 100pcs
Preço: $30~$50/PCS
Detalhes da embalagem: com caixa da exportação. Pedido em grandes quantidades com páletes
Tempo de entrega: Ordens experimentais: 2 pedidos em grandes quantidades das SEMANAS: dentro de 3 semanas
Termos de pagamento: T/T, Western Union, Paypal
Habilidade da fonte: 50000 PCS/MONTH
Tipo: |
Híbrido |
Fase: |
2 |
Tensão: |
3.9/4.32 |
Ângulo da etapa: |
1,8 graus |
Atual/fase: |
0.6/0.8 |
Motor apropriado: |
Motor Nema8 deslizante |
Destaque: |
motor deslizante planetário, Gearebox, redutor da engrenagem |
Nome do produto: |
MOTOR HÍBRIDO DE 20MM |
Tipo: |
Híbrido |
Fase: |
2 |
Tensão: |
3.9/4.32 |
Ângulo da etapa: |
1,8 graus |
Atual/fase: |
0.6/0.8 |
Motor apropriado: |
Motor Nema8 deslizante |
Destaque: |
motor deslizante planetário, Gearebox, redutor da engrenagem |
Nome do produto: |
MOTOR HÍBRIDO DE 20MM |

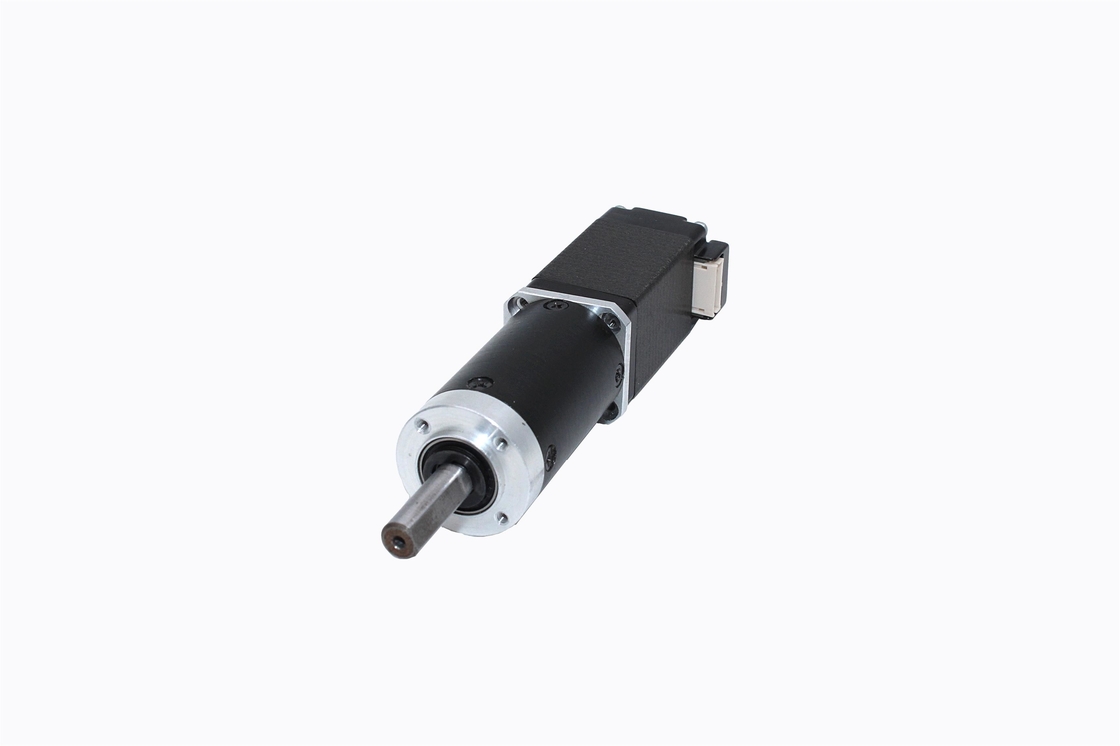

Da elevada precisão planetária do Nema 8 da caixa de engrenagens de 20MM motor deslizante para o equipamento médico
1. Especificação de Genernal:
| Abrigando o material | Metal |
| Carregamento na saída | Rolamentos de esferas |
| Carga de Max.Radial (10mm da flange) | ≤50N |
| Carga axial de Max.Shaft | ≤30N |
| Jogo radial do eixo (próximo para flangear) | ≤0.08mm |
| Jogo axial do eixo | ≤0.3mm |
2. especificação do motor JQHS-20-1 deslizante
| Modelo não. | Tensão avaliado | Atual | Resistência | Indutância | Guardando o torque | # das ligações | Inércia do rotor | Motor |
| /Phase | /Phase | /Phase | Peso | |||||
| V | Ω | mH | g.cm | Não. | g.cm | Quilograma | ||
| JQHS-20-1-1 | 1,8 | 0,6 | 6,5 | 1,7 | 180 | 4 | 2,0 | 60 |
| JQHS-20-1-2 | 1,8 | 0,8 | 5,4 | 1,5 | 300 | 4 | 3,6 | 80 |
3. Especificações planetárias da caixa de engrenagens:
| Relação de redução | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 189 | 264 | 369 |
| Número de trens de engrenagem | 1 | 2 | 3 | 4 | |||||||
| Comprimento (L2) milímetro | 23,4 | 30 | 36,4 | 42,8 | |||||||
| Torque kg.cm de Max.rated | 6 | 10 | 20 | 20 | |||||||
| Torque permissível kg.cm do curto período de tempo | 20 | 30 | 60 | 60 | |||||||
| Folga na nenhum-carga | 0.5° | 1° | ° 1,5 | ° 1,5 | |||||||
| Peso g | 31 | 37 | 43 | 49 | |||||||
4. Aplicações típicas
5. termos de troca
| Termos do preço | CORRENTE DE RELÓGIO, CIF, CFR, EXW, DDP, etc. |
| Termos de pagamento | 100% T/T adiantado para amostras |
| A maneira maioria do pagamento da quantidade pode ser negotited | |
| Garantia | 12 meses limitaram a garantia uma vez que os artigos são entregados ao comprador. |
| Prazo de execução | Geralmente dentro de 2 semanas para as ordens experimentais, dentro de 3 semanas para pedidos em grandes quantidades. |
| Pacote | Caixas /Pallets |
| Lugar de carga | Shanghai, Ningbo, etc. |
| Portador da expedição | Os artigos sãos geralmente através de Fedex, DHL, TNT, UPS, EMS para as ordens experimentais e através da embarcação para pedidos em grandes quantidades. |
| Prazo de entrega | Geralmente dentro de 5 dias de trabalho em 15-30 dias de trabalho expressos pela embarcação |
6. Nossa promessa a nossos clientes:
