Product Details
Lugar de origem: Jiangsu, China (continente)
Marca: JIUQI
Certificação: RoHS,ISO9001
Número do modelo: JQHS-35-1
Payment & Shipping Terms
Quantidade de ordem mínima: 100PCS
Preço: $30~$50/PCS
Detalhes da embalagem: com caixa da exportação. Pedido em grandes quantidades com páletes
Tempo de entrega: Ordens experimentais: 2 pedidos em grandes quantidades das SEMANAS: dentro de 3 semanas
Termos de pagamento: T/T, Western Union, paypal
Habilidade da fonte: 50000 PCS/MONTH
Tipo: |
Híbrido |
FASE: |
2 |
TENSÃO: |
1.2/2.8 |
Ângulo da etapa: |
1,8 graus |
Atual/fase: |
0.31/1.33 |
Motor apropriado: |
Motor Nema14 deslizante |
Destaque: |
motor deslizante planetário, Gearebox, redutor da engrenagem |
Nome do produto: |
Motor híbrido com caixa de engrenagens planetária |
Tipo: |
Híbrido |
FASE: |
2 |
TENSÃO: |
1.2/2.8 |
Ângulo da etapa: |
1,8 graus |
Atual/fase: |
0.31/1.33 |
Motor apropriado: |
Motor Nema14 deslizante |
Destaque: |
motor deslizante planetário, Gearebox, redutor da engrenagem |
Nome do produto: |
Motor híbrido com caixa de engrenagens planetária |

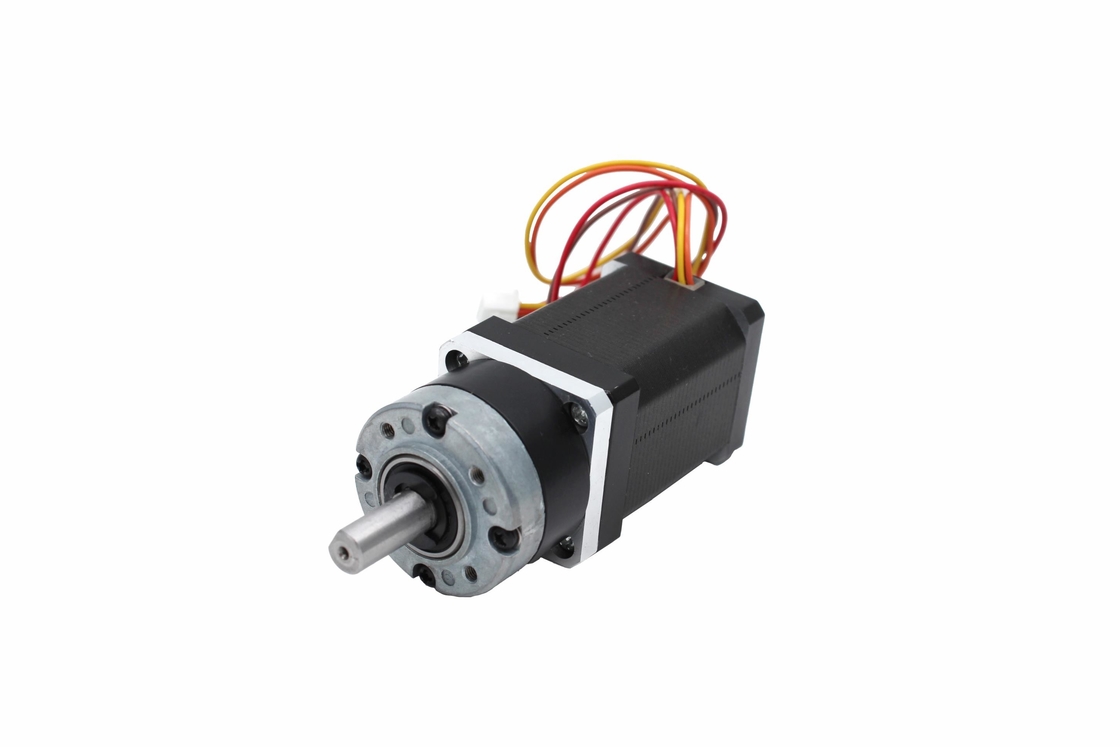

Da elevada precisão planetária do Nema 14 da caixa de engrenagens de 35MM motor híbrido para o controle da automatização
Observações:
Nós somos o fabricante da fonte, modelo completo do produto, experiência rica da produção, podemos aceitar o motor deslizante feito sob encomenda dos desenhos (que inclui o processamento do eixo, o modo da tomada, etc.), fiação do motor somos opcionais (o estoque tem a linha ordinária, a linha de 1M DuPont, o cabo de 1M XH 2,54, o cabo 2510 de 1M)
1. Especificação de Genernal:
| Abrigando o material | Metal |
| Carregamento na saída | Rolamentos de esferas |
| Carga de Max.Radial (10mm da flange) | ≤100N |
| Carga axial de Max.Shaft | ≤50N |
| Jogo radial do eixo (próximo para flangear) | ≤0.07mm |
| Jogo axial do eixo | ≤0.3mm |
2. especificação do motor JQHS-20-1 deslizante
| Modelo não. | Tensão avaliado | Atual | Resistência | Indutância | Guardando o torque | # das ligações | Inércia do rotor | Motor Peso |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | mH | g.cm | Não. | g.cm | Quilograma | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Especificações planetárias da caixa de engrenagens:
| Relação de redução | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Número de trens de engrenagem | 1 | 2 | 3 | ||||||
| Comprimento (L2) milímetro | 27 | 34,2 | 41,1 | ||||||
| Torque kg.cm de Max.rated | 20 | 30 | 50 | ||||||
| Torque permissível kg.cm do curto período de tempo | 60 | 90 | 180 | ||||||
| Eficiência | 90% | 81% | 73% | ||||||
| Folga na nenhum-carga | 0.5° | ° 1,0 | 1.5° | ||||||
| Peso g | 158 | 197 | 236 | ||||||
4. Dimensão
5. Aplicações típicas
6. termos de troca
| Termos do preço | CORRENTE DE RELÓGIO, CIF, CFR, EXW, DDP, etc. |
| Termos de pagamento | 100% T/T adiantado para amostras |
| A maneira maioria do pagamento da quantidade pode ser negotited | |
| Garantia | 12 meses limitaram a garantia uma vez que os artigos são entregados ao comprador. |
| Prazo de execução | Geralmente dentro de 2 semanas para as ordens experimentais, dentro de 3 semanas para pedidos em grandes quantidades. |
| Pacote | Caixas /Pallets |
| Lugar de carga | Shanghai, Ningbo, etc. |
| Portador da expedição | Os artigos são enviados geralmente através de Fedex, DHL, TNT, UPS, EMS para as ordens experimentais e através da embarcação para pedidos em grandes quantidades. |
| Prazo de entrega | Geralmente dentro de 5 dias de trabalho em 15-30 dias de trabalho expressos pela embarcação |
7. Nossa promessa a nossos clientes:
