Product Details
Lugar de origem: Jiangsu, China (continente)
Marca: JIUQI
Certificação: RoHS,ISO9001
Número do modelo: JQHS-35-2
Payment & Shipping Terms
Quantidade de ordem mínima: 100PCS
Preço: $30~$50/PCS
Detalhes da embalagem: com caixa da exportação. Pedido em grandes quantidades com páletes
Tempo de entrega: Ordens experimentais: 2 pedidos em grandes quantidades das SEMANAS: dentro de 3 semanas
Termos de pagamento: T/T, Western Union, paypal
Habilidade da fonte: 50000 PCS/MONTH
Tipo: |
Híbrido |
FASE: |
2 |
Tensão: |
1.2/2.8 |
Ângulo da etapa: |
1,8 graus |
Atual/fase: |
0.31/1.33 |
Motor apropriado: |
Motor Nema14 deslizante |
Destaque: |
motor deslizante planetário, Gearebox, redutor da engrenagem |
Nome do produto: |
Motor híbrido com caixa de engrenagens planetária |
Tipo: |
Híbrido |
FASE: |
2 |
Tensão: |
1.2/2.8 |
Ângulo da etapa: |
1,8 graus |
Atual/fase: |
0.31/1.33 |
Motor apropriado: |
Motor Nema14 deslizante |
Destaque: |
motor deslizante planetário, Gearebox, redutor da engrenagem |
Nome do produto: |
Motor híbrido com caixa de engrenagens planetária |

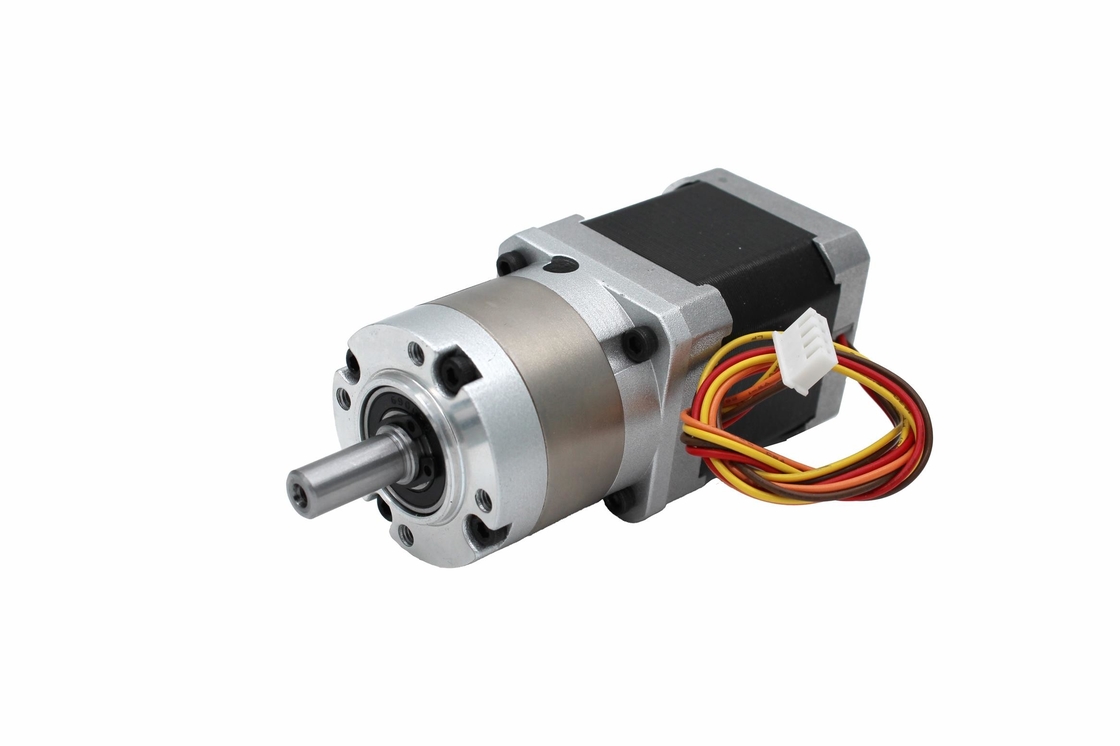

Motor deslizante híbrido do torque 35mm alto do NEMA 14 com caixa de engrenagens planetária
Acessórios
Fios, conectores, codificador, freio, etc. (opcionais)
Aplicação típica
impressora 3D, equipamento da indústria têxtil, câmara de segurança, luz principal móvel, equipamento médico, plotador de gráfico, máquina do CNC, máquina da marcação, analisador bioquímico, etc.,
Nota
As especs. do motor tais como a tensão, velocidade, torque, eixo podem ser personalizadas. Contacte-nos por favor se não encontrou um motor apropriado de nossas especificações.
1. Especificação de Genernal:
| Abrigando o material | Metal |
| Carregamento na saída | Rolamentos de esferas |
| Carga de Max.Radial (10mm da flange) | ≤100N |
| Carga axial de Max.Shaft | ≤50N |
| Jogo radial do eixo (próximo para flangear) | ≤0.07mm |
| Jogo axial do eixo | ≤0.3mm |
2. especificação do motor JQHS-20-1 deslizante
| Modelo não. | Tensão avaliado | Atual | Resistência | Indutância | Guardando o torque | # das ligações | Inércia do rotor | Motor Peso |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | mH | g.cm | Não. | g.cm | Quilograma | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Especificações planetárias da caixa de engrenagens:
| Relação de redução | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Número de trens de engrenagem | 1 | 2 | 3 | ||||||
| Comprimento (L2) milímetro | 27 | 34,2 | 41,1 | ||||||
| Torque kg.cm de Max.rated | 20 | 30 | 50 | ||||||
| Torque permissível kg.cm do curto período de tempo | 60 | 90 | 180 | ||||||
| Eficiência | 90% | 81% | 73% | ||||||
| Folga na nenhum-carga | 0.5° | ° 1,0 | 1.5° | ||||||
| Peso g | 158 | 197 | 236 | ||||||
4. Dimensão
5. Aplicações típicas
6. termos de troca
| Termos do preço | CORRENTE DE RELÓGIO, CIF, CFR, EXW, DDP, etc. |
| Termos de pagamento | 100% T/T adiantado para amostras |
| A maneira maioria do pagamento da quantidade pode ser negotited | |
| Garantia | 12 meses limitaram a garantia uma vez que os artigos são entregados ao comprador. |
| Prazo de execução | Geralmente dentro de 2 semanas para as ordens experimentais, dentro de 3 semanas para pedidos em grandes quantidades. |
| Pacote | Caixas /Pallets |
| Lugar de carga | Shanghai, Ningbo, etc. |
| Portador da expedição | Os artigos são enviados geralmente através de Fedex, DHL, TNT, UPS, EMS para as ordens experimentais e através da embarcação para pedidos em grandes quantidades. |
| Prazo de entrega | Geralmente dentro de 5 dias de trabalho em 15-30 dias de trabalho expressos pela embarcação |
7. Nossa promessa a nossos clientes:
